GWJ41H國標波紋管截止閥
國標波紋管截止閥 技術規范 結構形式 BB-BG-OS Y 驅動方式 手動 電動 設計標準 GB12235 結構長度 GB12221 連接法蘭 GB9113、JB/T79、HG20596 試驗和檢驗 JB/T 9092、GB/T13927 國標波紋管截止閥 性能規...
免費詢價
24小時免費質詢電話13771248999
- 產品詳情
國標波紋管截止閥 技術規范
|
結構形式
|
BB-BG-OS & Y
|
|
驅動方式
|
手動
|
|
電動
|
|
|
設計標準
|
GB12235
|
|
結構長度
|
GB12221
|
|
連接法蘭
|
GB9113、JB/T79、HG20596
|
|
試驗和檢驗
|
JB/T 9092、GB/T13927
|
國標波紋管截止閥 性能規范
|
公稱壓力
（MPa） |
殼體試驗壓力
（MPa） |
密封試驗壓力
(MPa) |
適用溫度
(℃) |
|
1.6
|
2.4
|
1.76
|
≤350℃
|
|
2.5
|
3.75
|
2.75
|
|
|
4.0
|
6.0
|
4.4
|
|
|
6.4
|
9.6
|
7.04
|
國標波紋管截止閥 主要零件材料
|
序號
|
名稱
|
材質
|
|
1
|
閥體
|
WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
|
|
2
|
閥瓣
|
25、1Cr13、2Cr13 1Cr18Ni9Ti、
0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV |
|
3
|
軸銷
|
25、1Cr13、2Cr13 1Cr18Ni9Ti、
0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV |
|
4
|
閥桿
|
25、1Cr13、2Cr13 1Cr18Ni9Ti、
0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV |
|
5
|
波紋管組件
|
1Cr18Ni9Ti、304、316、304L、316L
|
|
6
|
墊片
|
柔性石墨+不銹鋼、PTFE
|
|
7
|
閥蓋
|
WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
|
|
8
|
雙頭螺栓
|
0Cr18Ni9Ti、0Cr18Ni12Mo2Ti
35CrMoV、25Cr2MoV |
|
9
|
六角螺母
|
0Cr18Ni9Ti、0Cr18Ni12Mo2Ti
35CrMoV、25Cr2MoV |
|
10
|
填料
|
柔性石墨
|
|
11
|
填料壓蓋
|
WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
|
|
12
|
閥桿螺母
|
銅合金
|
|
13
|
手輪
|
WCB、QT400-18
|

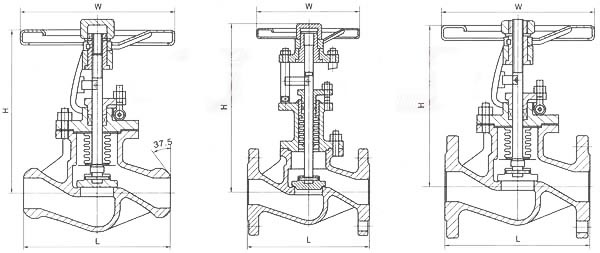

國標波紋管截止閥 主要外形尺寸
|
型號
|
GWJ41-16
|
||||||||||||||
|
壓力等級
|
PN16
|
||||||||||||||
|
口徑
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
L
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
730
|
850
|
980
|
|
H
|
190
|
195
|
225
|
260
|
280
|
310
|
340
|
395
|
435
|
470
|
535
|
590
|
630
|
680
|
720
|
|
W
|
120
|
140
|
140
|
180
|
200
|
220
|
260
|
280
|
300
|
340
|
400
|
450
|
450
|
500
|
500
|
|
重量(Kg)
|
5
|
5
|
5.5
|
11
|
13.5
|
19
|
26
|
36
|
46
|
74
|
102
|
168
|
270
|
420
|
620
|
|
型號
|
GWJ41-25
|
||||||||||||||
|
壓力等級
|
PN25
|
||||||||||||||
|
口徑
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
L
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
730
|
850
|
980
|
|
H
|
190
|
195
|
225
|
260
|
280
|
310
|
340
|
395
|
435
|
470
|
535
|
590
|
630
|
680
|
720
|
|
W
|
120
|
140
|
140
|
180
|
200
|
220
|
260
|
280
|
300
|
340
|
400
|
450
|
450
|
500
|
500
|
|
重量(Kg)
|
5
|
5
|
5.5
|
11
|
14
|
20
|
27
|
37
|
48
|
77
|
105
|
172
|
3100
|
520
|
690
|
|
型號
|
GWJ41-40
|
||||||||||||||
|
壓力等級
|
PN40
|
||||||||||||||
|
口徑
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
L
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
730
|
850
|
980
|
|
H
|
190
|
195
|
225
|
260
|
280
|
310
|
340
|
395
|
435
|
470
|
535
|
590
|
630
|
680
|
720
|
|
W
|
120
|
140
|
140
|
180
|
200
|
220
|
260
|
280
|
300
|
340
|
400
|
450
|
450
|
500
|
500
|
|
重量(Kg)
|
5
|
5
|
5.5
|
11
|
14.5
|
21
|
28
|
39
|
50
|
80
|
108
|
176
|
350
|
590
|
790
|
